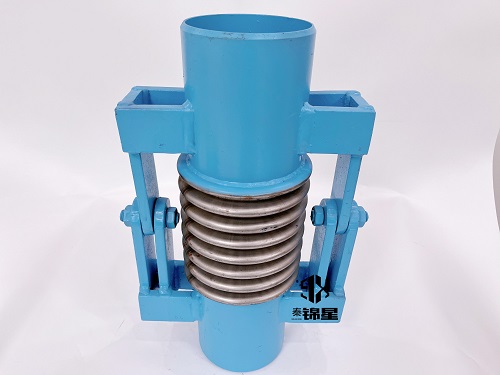

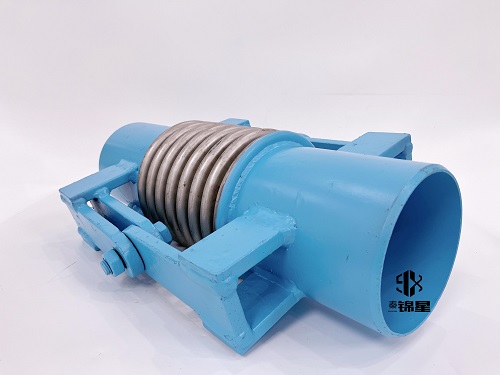

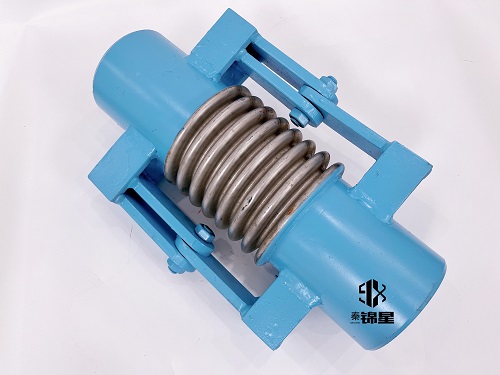

單向鉸鏈式波紋補償器又稱單式鉸鏈膨脹節，由構成其工作主體的波紋管、端管、支架、法蘭和導管等附件組成。屬于一種補償元件。利用其工作主體波紋管的有效伸縮變形，以吸收管線、導管、容器等由熱脹冷縮等原因而產生的尺寸變化，或補償管線、導管、容器等的軸向、橫向和角向位移。也可用于降噪減震。在現代工業中用途廣泛。
實用新型內容針對以上現有波紋補償器的不足，本實用新型的目的是提供一種密封性能較好，使用壽命長的單式鉸型波紋補償器。本實用新型的目的是通過采用以下技術方案來實現的:單式鉸型波紋補償器，包括端管、波紋管和鉸鏈機構，所述波紋管的兩側分別連接端管，所述波紋管兩側端管的外表面分別固定安裝有外鞍板和立板，所述立板垂直于外鞍板，所述鉸鏈機構設在波紋管兩側端管的外鞍板之間，鉸鏈機構由主鉸鏈板、副鉸鏈板和銷軸構成，所述主鉸鏈板通過銷軸與副鉸鏈板連接，主鉸鏈板可以沿銷軸的軸線相對于副鉸鏈板轉動。作為本實用新型的優選技術方案，所述兩側端管外表面靠近波紋管的位置分別設有內鞍板，所述外鞍板通過立板與內鞍板連接和固定。
作為本實用新型的優選技術方案，所述外鞍板和內鞍板垂直于所述端管的軸線，所述立板平行于所述端管的軸線。作為本實用新型的優選技術方案，所述波紋管兩側的端管外表面分別設有耳板，兩側耳板之間通過拉桿和螺母連接。作為本實用新型的優選技術方案，所述波紋管兩側端管的外表面對稱設有一對鉸鏈機構。本實用新型的有益效果是:相對于現有技術，本實用新型在波紋管兩側端管的外表面對稱設置一對鉸鏈機構，通過波紋管實現管道某一方向的角位移補償。本實用新型的強度較高，密封性能較好，使用壽命長。
單向鉸鏈式波紋補償器主要為保障管道安全運行，具有以下作用：
1. 單式鉸鏈波紋補償器補償吸收管道軸向、橫向、角向熱變形。
2. 波紋補償器伸縮量，方便閥門管道的安裝與拆卸。
3. 單式鉸鏈波紋補償器吸收設備震動，減少設備震動對管道的影響。
4. 吸收地震、地陷對管道的變形量。
